Sendi pengembangan tekanan tinggi bukan sekadar belos yang lebih tebal. Ia mesti mengandungi tekanan dalaman yang tinggi sambil masih menyerap pertumbuhan haba, getaran dan sedikit ketidakjajaran. Dalam projek loji kimia baru-baru ini, talian pemisah udara memerlukan sambungan pengembangan yang diperkukuh cincin, tekanan seimbang kerana belos satu lapis konvensional tidak dapat mengendalikan gabungan tekanan 80 bar dan pergerakan paksi yang besar.
Dalam panduan ini, kita melihat apa yang menjadikan sendi pengembangan tekanan tinggi berbeza, cara membaca penilaian tekanan dan suhu, tempat sambungan ini digunakan, dan apa yang menyebabkan sambungan tersebut gagal. Anda juga akan mendapat semakan pemasangan praktikal dan jawapan kepada soalan yang paling sering ditanya oleh pembeli.
Apakah yang membezakan sendi pengembangan tekanan tinggi?
Sendi pengembangan menyerap pergerakan. Jika tekanan rendah, sambungan getah atau fabrik boleh melakukan kerja. Apabila tekanan meningkat, dinding belos mesti menahan tekanan gelung, tujahan tekanan, dan risiko ketidakstabilan lajur kadang-kadang dipanggil "menggeliat". Oleh itu, sambungan pengembangan tekanan tinggi dibina dengan belos logam, gelang pengukuh pilihan, dan kadangkala susunan seimbang tekanan yang mengurangkan beban yang dihantar ke penambat dan muncung.
Julat tekanan kerja biasa untuk sambungan pengembangan paksi DN50
| Pembinaan | Tekanan kerja biasa | Kapasiti pergerakan paksi | Kesesuaian tekanan tinggi |
|---|---|---|---|
| getah | Sehingga 25 bar | tinggi | Terhad |
| PTFE | Sehingga 20 bar | Sederhana | Terhad |
| Logam satu lapis unreinforced | Sehingga 40 bar | Sederhana | Terhad |
| Logam satu lapis reinforced | Sehingga 100 bar | Sederhana | ya |
| Diperkukuh berbilang lapis | Sehingga 160 bar | Sederhana | ya |
Cincin pengukuhan adalah perbezaan utama. Belos bertetulang cincin mempunyai gelang yang dipasang pada akar lilitan untuk meningkatkan penarafan tekanan tanpa menjadikan dinding terlalu tebal sehingga kehilangan kelenturan. Reka bentuk tekanan seimbang menggunakan belos tambahan atau rod pengikat untuk membatalkan tujahan tekanan, yang penting pada talian tekanan tinggi di mana beban hujung boleh mencapai beberapa tan.
Pandangan isometrik bagi sambungan pengembangan tekanan tinggi yang diperkuat cincin
Bagaimana untuk menentukan sambungan pengembangan tekanan tinggi
Mulakan dengan syarat perkhidmatan, bukan katalog. Penilaian tekanan sahaja tidak mencukupi. Anda perlu mengetahui tekanan reka bentuk, suhu reka bentuk, komposisi bendalir, pergerakan yang diperlukan, hayat keletihan, diameter paip dan jenis sambungan hujung. Tujuh parameter ini membentuk set minimum untuk spesifikasi yang boleh dipercayai:
- Tekanan operasi dan reka bentuk, termasuk lonjakan dan kes vakum.
- Reka bentuk dan suhu operasi, termasuk kitaran permulaan dan penutupan.
- Keperluan komposisi cecair, menghakis dan kebersihan.
- Pergerakan paksi, sisi dan sudut daripada pengembangan haba.
- Hayat kitaran yang diperlukan dan penarafan keletihan, biasanya dinyatakan sebagai kitaran setahun.
- Diameter nominal, ketebalan dinding, dan standard sambungan hujung.
- Ruang pemasangan yang tersedia dan lokasi panduan paip dan sauh.
Penarafan tekanan dan suhu mesti dipertimbangkan bersama. Pada suhu tinggi, kekuatan hasil menurun, jadi tekanan yang dibenarkan lebih rendah. Dalam belos 316L, lengkung penurunan biasa bermakna penarafan bersama untuk 100 bar pada 20°C mungkin dihadkan kepada kira-kira 70 bar pada 300°C. Pemilihan akhir hendaklah sentiasa disemak pada helaian pengiraan terperinci pengeluar belos.

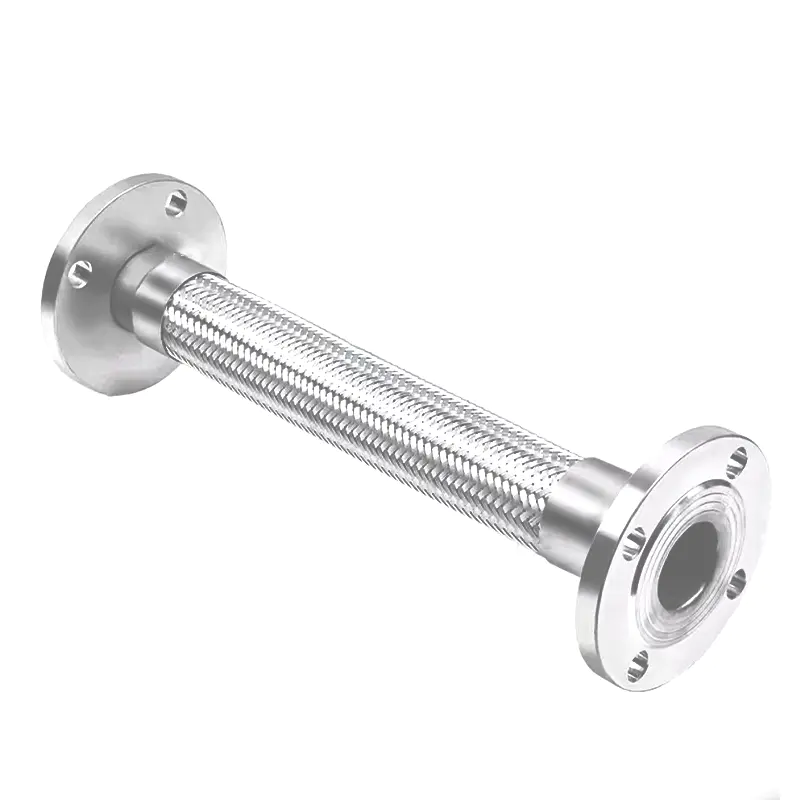

Sambungan Pengembangan Beralun Pemampas Logam Fleksibel untuk Talian Tekanan Tinggi Sambungan pengembangan keluli tahan karat ini mengendalikan tekanan sehingga 1.6 MPa dan sesuai dengan air, wap atau minyak. Pertimbangkan apabila pengembangan terma mengancam bebibir atau pam, kerana belosnya mengurangkan ruang berbanding dengan gelung pengembangan. Lihat Produk → Di mana sendi pengembangan tekanan tinggi digunakan
Sambungan pengembangan tekanan tinggi adalah perkara biasa dalam proses di mana pengembangan haba sebaliknya akan membebankan pam, pemampat, bebibir atau muncung peralatan. Ia juga digunakan untuk mengurangkan ruang berbanding dengan gelung pengembangan, yang boleh menjadi tidak praktikal pada talian tekanan tinggi berlorek kecil.
- Loji kimia dan petrokimia: pengasingan udara, gas proses, dan saluran suapan reaktor.
- Penjanaan kuasa: sistem stim, air suapan dan pintasan turbin.
- Gas industri: nyahcas pemampat dan sambungan penyejuk selepas.
- Farmaseutikal dan bioteknologi: paip proses ketulenan tinggi yang memerlukan kitaran suhu yang kerap.
- Marin dan luar pesisir: talian bahan api, hidraulik dan gas lengai.
Mengapa belos logam tekanan tinggi gagal
Punca yang paling biasa ialah retak keletihan pada akar lilitan akibat pergerakan kitaran berulang atau pemasangan yang salah. Dalam sistem tekanan tinggi, satu lagi mod kegagalan penting ialah menggeliat — lengkokan sisi secara tiba-tiba pada belos apabila tekanan dalaman melebihi had kestabilan dalam satah. Penyebab lain termasuk kakisan, retakan kakisan tegasan, hakisan, dan kerosakan mekanikal luaran.
Sebelum anda memasang alat ganti, semak semula mod kegagalan belos logam biasa dan bandingkan dengan sejarah operasi anda.
- Retak keletihan akibat kitaran haba berulang.
- Bergeliat akibat tekanan yang berlebihan pada belos yang tidak bertetulang.
- Keretakan kakisan tegasan klorida dalam persekitaran marin atau lembap.
- Tukul air dan tekanan melonjak melebihi penarafan reka bentuk.
- Panduan paip atau sauh yang salah yang memaksa sambungan menerima beban yang tidak disokong.
- Tork digunakan pada belos semasa pemasangan.
Pemeriksaan pemasangan dan penyelenggaraan
Kebanyakan kegagalan sendi pengembangan tekanan tinggi bukanlah masalah reka bentuk; ia adalah masalah pemasangan atau sokongan. Gunakan lukisan pemasangan pengeluar dan sahkan bahawa panduan paip dan penambat diletakkan betul-betul seperti yang ditunjukkan.
- Tanggalkan sekatan pengangkutan hanya selepas sambungan dijajarkan dan paip disokong.
- Periksa sama ada tarikan sejuk atau kedudukan pra-tetap adalah betul untuk pergerakan haba yang dijangkakan.
- Pastikan bolt bebibir dikilas sama rata dengan gasket yang betul.
- Jangan gunakan belos untuk membetulkan salah jajaran paip.
- Untuk perkhidmatan wap atau gas, semak pemeluwapan dan slug air sebelum dimulakan.
- Periksa permukaan belos sama ada terdapat penyok, kakisan atau haus sekurang-kurangnya sekali setahun.
Jika anda masih membuat keputusan antara pemampas logam dan alternatif, artikel mengenai memilih antara hos logam dan pemampas boleh membantu anda menyemak pertukaran.
Soalan lazim tentang sendi pengembangan tekanan tinggi
S1: Apakah sendi pengembangan tekanan tinggi?
Ia ialah pemasangan belos logam fleksibel yang digunakan dalam sistem perpaipan untuk menyerap pengembangan terma, getaran atau salah jajaran kecil semasa beroperasi pada tekanan dalaman yang tinggi, biasanya melebihi 25 bar.
S2: Apakah penarafan tekanan sambungan pengembangan logam?
Penarafan bergantung pada diameter, bahan, bilangan lapis, gelang pengukuhan dan suhu. Untuk belos paksi DN50 kecil dalam 316L, reka bentuk bertetulang boleh mencapai 100 bar atau lebih.
S3: Bolehkah belos logam menyerap pengembangan haba?
ya. Belos logam tekanan tinggi direka khusus untuk menyerap pergerakan haba paksi, sisi dan sudut sambil kekal stabil di bawah tekanan. Nilai pergerakan diberikan dalam helaian data pengeluar.
S4: Apakah perbezaan antara sambungan pengembangan dan belos?
Belos ialah elemen beralun yang fleksibel. Sambung pengembangan ialah pemasangan lengkap yang merangkumi belos, kelengkapan hujung, dan kadangkala gelang pengukuh, batang pengikat atau penutup.
S5: Berapa lama belos tekanan tinggi tahan?
Hayat perkhidmatan ditentukan oleh kiraan kitaran, suhu, tekanan dan kakisan. Belos yang dipilih dengan baik boleh bertahan selama beberapa dekad dalam perkhidmatan terma kitaran rendah, atau hanya beberapa bulan jika dikendalikan melebihi penarafan keletihannya.
S6: Bagaimanakah saya boleh menyemak sama ada sambungan pengembangan gagal?
Cari keretakan, perubahan warna, pitting, gelang penguat pecah atau kebocoran berhampiran akar lilitan. Dalam sistem tekanan tinggi, perubahan bentuk secara tiba-tiba atau tunduk sisi menunjukkan menggeliat dan memerlukan penutupan segera.
